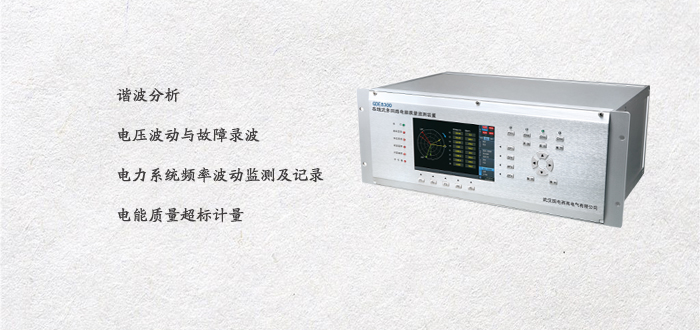

GDE8300在线式多回路电能质量监测装置

产品介绍

GDE8300 电能质量在线监测装置是我司通过多年的技术积累,推出的在线式电能质量监测产品。 GDE8300 通过了开普实验室型式试验认证和 IEC61850 规约一致性实验认证,精度完全符合 IEC61000-4-30A 级标准,广泛应用于全国各地各级变电站、高耗能企业对现场电能质量的监测与分析

产品特点

1, 谐波分析

监测被测信号 50 次谐波分量,包括 1~50 次总谐波畸变率、谐波含有率、谐波相位角、及 1~16 次间谐波,满足国标 GB/T14549 和 IEC 61000-4-7 对公用电网谐波的测试要求。

2, 电压波动与故障录波

GDE8300 电能质量在线监测装置能捕捉所有电压电流通道的波形,分析干扰源。总畸变率超标、频率超标、电压有效值超标、不平衡度超标等均可启动故障录波记录,从而捕捉电压波形细微的变化。

3,电力系统频率波动监测及记录

GDE8300 电能质量在线监测装置频率测量精度为 0.001Hz ,频率范围 42.5Hz 连续到 57.5Hz ,在线监测电力系统频率,频率越限可及时报警及记录。

4,电能质量超标计量

GDE8300 电能质量在线监测装置可以连续不间断监视电能质量是否符合相关标准,通过软件可设置不同的超标条件,启动超标电能参数统计并记录对应超标量,时间分辨率达 200ms 。

5,闪变分析

公共供电点电压因冲击性功率负荷(如炼钢电弧炉,电弧焊机等)引起的电压快速变化而导致的闪变效应,容易使人眼疲劳、不舒服,甚至情绪烦躁 。 GDE8300 系列电能质量在线监测装置具有电压闪变监测功能,符合 GB/T 12326-2008 标准。

6,分量测量及电压不平衡度分析

GDE8300 电能质量在线监测装置可测量电压电流的不平衡度及零序、正序、负序的幅值和相位,显示电压电流的相位图。

技术参数
机械尺寸
尺寸 428.8 × 276.5 × 177 ( mm )
重量 8kg
电源
电源输入电压 +85VAC~+265VAC ; 110V/220VDC
显示
尺寸 7.0 寸
色彩 26 万色
分辨率 800 × 480
亮度 最大亮度 350 cd/m2 (Typ.)
对比度 500:1 ( Typ )
可视角度 70/70/50/70 (Typ.)(CR ≥ 10) ( 左 / 右 / 上 / 下 )
存储
类型 固态硬盘
容量 32GB 金士顿固态硬盘(支持更大容量固态硬盘)
环境
工作环境 室内使用, -20 ℃ ~+70 ℃,湿度 90rh% 以下
存储环境 室内保存, -40 ℃ ~+85 ℃,湿度 95rh% 以下(不凝结)
安全性 500V/10M , 2kV:GB/T 15479-1995
标准
测量方法 IEC61000-4-30 A 级
测量性能 IEC61000-4-30 A 级
闪变 IEC61000-4-15
谐波 IEC61000-4-7
