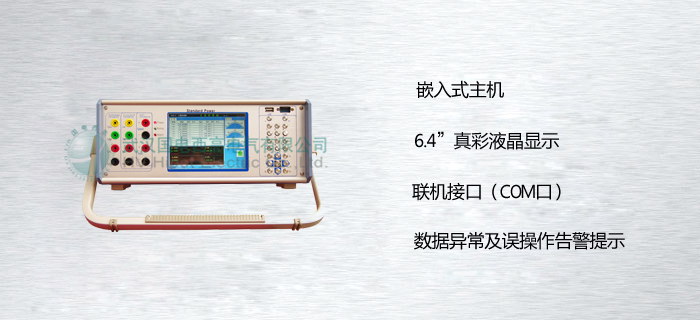

GDSP-S三相程控标准源

产品介绍
产品特点
  • 嵌入式主机,配备超大规模可编程逻辑器件(CPLD)。
  • 6.4”真彩液晶显示,一体化主机,嵌入式实时操作系统,运行稳定可靠;面板自带嵌入式人性化按键,既可独立操作亦可连接PC机操作。
  • 自动判断过流、过压、过载、短路、温度过高、数据异常及误操作告警提示。
  • 装置提供接口:USB接口(软件升级、报告传输)、联机接口(COM口)。
  • 高精度三相交流标准源和直流标准源输出。
  • 电压、电流采用优越无级变档方式输出,相位、频率、功率、谐波等设置点全部一次到位,软件调整,使用方便。
  • 电压、电流、相位设有丰富常用实验点,操作简单,使用便捷效率高。
  • 输出标准谐波2~21次,可单次或任意叠加多次谐波输出,并能显示实时谐波、基波波形。
  • 三相电压之间、三相电流之间、各相电压和电流之间可任意移相,因此也可模拟各种电力故障输出。
  • 可以根据需要检定各种电测量指示仪表装置。
技术参数
交流源
  • 三相交直流电流输出:
    • 三相共用中性点的电流源,各相输出幅值、相位、频率独立调节;
    • 输出量程:0~6A;
    • 分辨力及其最小变化步长:0.1mA;
    • 准确度:≤±0.05%(100mA~6A范围内读数相对误差不大于±0.05%);
    • 稳定度:≤±0.01%/3min;
    • 最大输出功率:15VA/相;
    • 谐波失真率THDI:≤0.05%。
  • 三相交直流电压输出:
    • 三相共用中性点的电压源,各相输出幅值、相位、频率独立调节;
    • 输出量程:0~120V;
    • 分辨力及其最小变化步长:1mV;
    • 准确度:≤±0.05%(5V~120V范围内读数相对误差不大于±0.05%);
    • 稳定度:≤±0.01%/3min;
    • 最大输出功率:15VA/相;
    • 谐波失真率THDU:≤0.05%。
  • 交流频率:
    • 输出范围:45 Hz~65 Hz;
    • 分辨力及其最小变化步长:0.001 Hz;
    • 准确度:≤±0.001Hz;
    • 稳定度:±0.0005 Hz /3min。
  • 交流相位:
    • 输出范围:0°~360°;
    • 分辨力及其最小变化步长:0.01°;
    • 准确度:≤±0.01°; 稳定度:±0.01°/3min。
  • 功率因数:
    • 功率因数调节范围:1L~0~1C;
    • 准确度:≤±0.0005。
    • 稳定度:±0.0001 /3min
  • 有功功率:
    • 准确度:≤±0.05%; 稳定度:≤±0.01%/3min。
  • 无功功率:
    • 准确度:≤±0.05%; 稳定度:≤±0.01%/3min。
直流源
  • 单通道直流电流:
    • 输出范围:0.2mA~20mA
    • 分辨力及其最小变化步长:0.1μA;
    • 准确度:±0.05% RD;0.2mA以下输出误差 ≤±0.1μA;
    • 稳定度:±0.01%RD/3min; 最大输出功率:0.2W;
    • 最大负载电压:10V; 纹波含量:≤ 10μA rms;
    • 20mA相对含量0.05%。
  • 单通道直流电压:
    • 输出范围:±50mV~±10V;0V~±10V连续变化;
    • 分辨力及其最小变化步长:0.1mV;
    • 准确度:±0.05% RD;±50mV以下输出误差 ≤ ±25μV;
    • 稳定度:±0.01%RD/3min;
    • 最大输出功率:5W;最大负载电流:±500mA;
    • 纹波含量:≤ 1mV rms;±10V相对含量0.1%。

      其它额定参数

      额定工作电压允许范围:AC220V ± 10% , 50H z ± 10%
      环境温度使用范围:0 ~ 45 ℃
      存贮范围:- 25 ~ 70 ℃
      机箱外观选用高档全铝合金挤压型材,电磁兼容进口机箱,外形美观 机箱尺寸(长 × 宽 × 高):360mm × 195mm × 335mm
      机箱重量主机重量:9.8 kg
