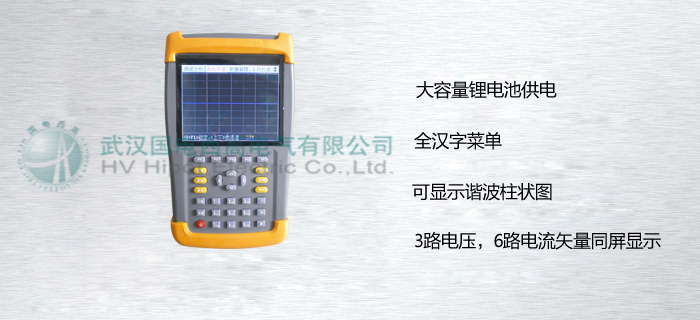

GDSL-600H 多功能矢量分析仪

产品介绍
产品特点
  • 可进行保护装置回路矢量分析，6路电流同时测试，一次接线即可完成测试，并直接给出正确接线图和判定结果。
  • 可对三相三线高压计量回路进行接线分析判断，能区分48种方式的接线，并直接给出判定结果。
  • 大容量锂电池供电，连续工作长达8小时。
  • 3路电压，6路电流矢量同屏显示，国内首创。
  • 集保护矢量分析、相位伏安测试、电能计量接线矢量分析、谐波分析多种功能于一身。
  • 大屏幕、高亮度的彩色液晶显示，全汉字菜单及操作提示实现友好的人机对话，触摸按键使操作更简便，宽温液晶带亮度调节，可适应冬夏各季。
  • 可检测32次以内的电压和电流谐波的幅值、百分比含量。
  • 可显示谐波柱状图，对谐波含量分布一目了然。
  • 可显示电压电流的波形图，做为简单的数字示波器使用。
  • 可测量电压和电流的综合谐波失真度。
  • 用户可随时将测试的数据以记录的形式保存，最多可存储2000组。
  • 预留USB接口，可扩展做为优盘存储设备。
技术参数
输入特性电压测量范围： 0~450V
电流测量范围： 0~6A
准 确 度电压、电流、频率： ±0.2%
功 率： ±0.5%
相 角： ±2°
工作温度－15℃~ +40℃
工作电源内置大容量锂离子充电电池或外接交流220V电源
绝 缘电压、电流输入端对机壳的绝缘电阻≥100MΩ
工作电源输入端对外壳之间承受工频2KV（有效值），历时1分钟实验
体 积250mm×160mm×60mm
重 量1.8kg
