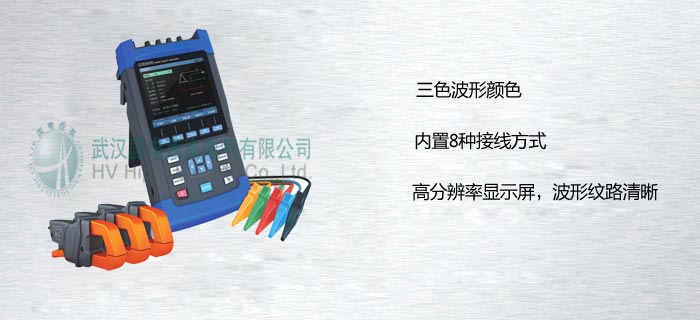

GDE6000 手持式电能质量分析仪

产品介绍

GDE6000 手持式电能质量分析仪用于电厂、输电线路、配电设施、以及普通用电、工业用电、铁路轨道交通电气线路等设施的电能质量分析。可以测量电压、电流;谐波、间谐波、谐波子组、高次谐波;波动、闪变;功率、功率因数;有功、无功、视在功率。迅速排查冲击电流、电压暂升暂降、频率异常、三相不平衡、瞬时过电压、短时中断等异常现象。



产品特点

1.         严格按照电力行业标准设计,通过国网电科院实验中心认证

2.         精度完全符合IEC61000-4-30A级标准

3.         严格符合国际标准IEC61000-4-7的谐波测量方法

4.         严格符合国际标准IEC61000-4-15的闪变测量原理

5.         注重安全,采购接口隔离设计

6.         接线简单,适用性强,可适用任何线路的电能质量分析

7.         采用5.6英寸高分辨率显示屏,波形纹路清晰

8.         配保护腕带,省力、安全,操作方便

9.         USB传输速度可达4M/s,是普通USB传输速度的2-4倍。

10.     内置8G存储卡,屏蔽截图储存可达6500

11.     1.5米高度自由落体测试,破损率小于1%

12.     三色波形颜色,便于区分,直观明了

13.     内置8种接线方式,便于适应各种现场

技术参数

基本参数

机械

型号

GDE6000



尺寸

263 × 168 × 65mm

重量

约 2kg

显示

尺寸

5.6 英寸

分辨率

640 × 480

亮度

最大亮度 350cd/m2 (Typ.) ,亮度可调

对比度

500:1 ( Typ )

可视角度

70/70/50/70 ( Typ. )( CR ≥ 10 )(左 / 右 / 上 / 下)

外部接口

USB Host

USB Device

1 个

以太网接口

串口

开关量输入

开关量输出

存储

类型

TF 卡(内置)

容量

8GB

电源

市电

110V-240V

适配器输出

15V,3A

电池

可充电镍氢电池, 4500mAh

电池工作时间

4h

电池充电时间

5h (环境湿度 35 ℃)

省电时间

液晶背光亮度可调,待机时间可调

环境

工作环境

0 ℃~ +45 ℃,湿度 90rh% 以下

存储环境

-20 ℃~ +50 ℃,湿度 95rh% 以下(不凝结)

安全性

符合标准

GB 4793.1-2007/IEC 61010-1 : 2001 ,《测量、控制和实验室用电气设备的要求》第一部分:通用要求。   安全等级: CAT III 1000 V/ CAT IV 600 V

输入端最大电压

1000V 第三类; 600V 第四类
