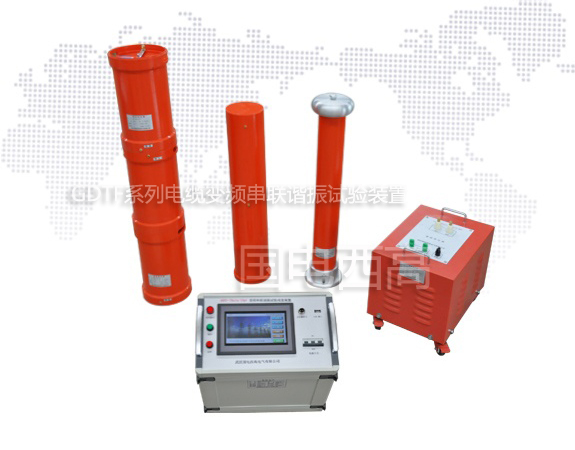

变频串联谐振现场使用需知

2021-04-02

变频串联谐振现场使用需要知道的有那些:

1、励磁变压器接线注意事项:(1)用于10kV电缆的耐压装置,励磁变压器一般接低端;(2)用于10kV和35kV电缆的耐压装置,10kV电缆耐压励磁变压器接低端,35KV电缆耐压励磁变压器接较;(3)用于10kV、35kV和110kV电缆的耐压装置:10kV、35kV电缆耐压励磁变压器接低端,110kV电缆耐压励磁变压器接。

2、电抗器及电容器分压器接线注意事项:对于短电缆,无论电压高低,一般将至少两节电抗器串联,以确保回路可以谐振。

3、励磁变压器接线注意事项:(1)用于电机的耐压装置,励磁变压器一般接低端;(2)用于电机和电缆的耐压装置,电缆耐压励磁变压器接低端,电机耐压励磁变压器接;(3)通常情况下,用于电机耐压的谐振装置兼容较低电压的电缆。

4、励磁变压器接线注意事项:(1)用于开关、GIS、变压器的耐压装置,励磁变压器的输出电压一般较高;(2)用于开关、GIS的耐压装置,励磁变压器接,变压器耐压励磁变压器接低端;(3)通常情况下,改种型号的谐振装置兼容较较短长度的电缆,励磁变压器接低端。

5、电抗器接线注意事项:(1)用于开关及较低电容量的试品交流耐压试验时,需要将所有电抗器串联在高压回路中,可以确保谐振。(2)用于开关、GIS、变压器的耐压时,需要将电抗器串联连接,电抗器串联只数按照实际的试验电压确定。

6、通用注意事项:(1)本试验设备应由高压试验专业人员使用,使用前应仔细阅读使用说明书,并经反复操作训练。(2)操作人员应不少于2人。使用时应严格遵守本单位有关高压试验的安全作业规程。(3)为了保证试验的安全正确,除必须熟悉本产品说明书外,还必须严格按国家有关标准和规程进行试验操作。(4)各联接线不能接错,否则可导致试验装置损坏(5)本装置使用时,输出的是高电压或超高电压,必须可靠接地,注意操作安全。
