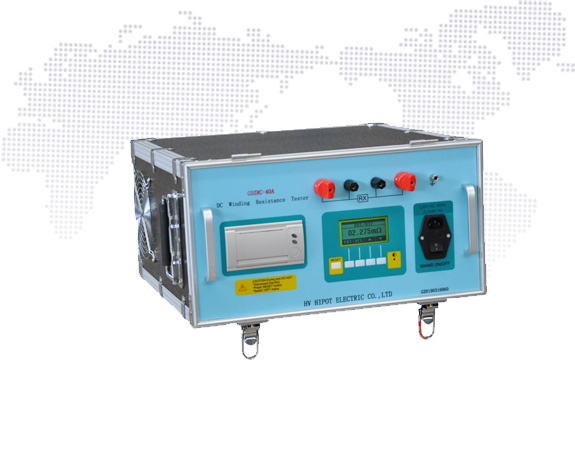

直流电阻速测仪的操作步骤

直流电阻测试是变压器日常试验中的重要试验项目。通过直流电阻的测量，可以检查线圈质量和分接开关位置触点是否良好，线圈或导线是否损坏，每个连接支路的正确性，是否存在短路现象，是确定短路损耗的重要数据。下面，国电西高小小编为大家介绍下“直流电阻测试仪操作步骤”。

（1）接线：通过专用电缆将被测产品与当地测试柱连接，并连接地线。

（2）电流选择：打开电源开关，在显示屏上显示选择电流自动测试，此时，可通过选择按键选择被测产品的预置电流，每次点击选择键，显示屏会出现各电流置。

（3）测试：当选择电流时，按确认键开始测试，“充电”数秒后，显示屏显示“正在测试”，表示已充电并进入测量状态，几秒钟后，显示屏将同时显示选定的电流值和测量的电阻值i=”a”；r=”m/”当选择自动测试仪时，它将根据本地测试产品的情况自动选择适当的电流测试。

测量方法：直流电阻的测量是变压器试验中的一项重要内容，通过测量，可以检查设备的导电回路是否存在接触不良、焊接不良、线圈故障、接线错误等缺陷，在中小型变压器的实际测量中，大多采用直流桥法测量。当测试线圈的电阻值大于1EU时，测试线圈的电阻值一般用单臂桥测量，低于1Eu的电阻值用双臂桥测量。当采用双臂桥梁连接时，桥梁的潜在桩头应接近测得的阻力。当前桩头应连接在潜在桩头上方，测量前应估算被测线圈的电阻值，将桥式倍频按钮放置在适当的位置，对未测线圈进行短路接地，然后打开电源开关充电，在足够电量后，应按下电流计开关，快速调整测量臂，使电流计指针在电流计标度中心的零线方向移动，进行微调。当指针在零点平稳停止时，应记录电阻值，测量线圈的电阻值为测量臂的次数×电阻值。测量完成后，首先打开电流计按钮，然后打开电源开关。

（4）测试后，按下复位键的仪器电源将从绕组断开，同时放电，声音报警，然后显示屏回到初始状态。放电声后，可重新连接，进行下一次测量，或取下测试线和电源线结束测量。

在测量过程中，除严格遵守电气安全规程和设备试验规程外，还应特别注意尽量减小试验回路中导体的接触电阻，变压器分接头在运行中经常受到油膜等污染物的影响，使其接触不良，一般情况下，测量前要多次切换，以免误判。
