局部放电测试期间通常需要测量这些参数

局部放电脉冲的上升时间通常在液体电介质中<1μs，在固体电介质中<1ns。脉冲参数不仅取决于绝缘介质，例如气体类型，气体压力或根据帕申定律的空腔尺寸，还取决于施加的电压形状。测量局部放电脉冲强度最方便的参数是其脉冲电荷，它由测量系统的频率带宽内随时间的电流积分确定。下图显示了在示波器上观察到的典型局部放电脉冲，其中电荷是通过积分进入50Ω输入的电流信号来确定的。

根据IEC60270中推荐的电路通过流电耦合到测试对象的端子来测量局部放电时，局部放电脉冲的高频衰减和失真会随着信号从信号源传播到测量位置而引起脉冲峰值，下降时间，脉冲持续时间会在很宽的范围内变化。但是，由于信号是随时间积分的，因此无论脉冲的形状如何，总会产生相同的测量电荷。因此，脉冲电荷是一个非常重要且有用的参数。

根据IEC60270的典型宽带局部放电测量的特征在于，传输阻抗的下，上限频率分别为固定值100和500kHz（注：2015年对IEC60270的修订允许将新的频率参数设置为100kHz和1MHz）。在该频率范围内，进行准积分以确定脉冲电荷。

考虑到局部放电源通常不能直接在HV设备中直接访问，除非在制造时安装PD耦合器或进行“自由空间”局部放电检测（检测电磁波），否则就不能释放来自放电的电荷直接测量。因此，局部放电测量电路需要进行“校准”，以便能够测量视在电荷，IEC将其定义为：

“局部放电脉冲的表观电荷q是这样的电荷，如果在很短的时间内在指定测试电路中的测试对象的端子之间注入电荷，它将在测量仪器上获得与局部放电电流脉冲本身相同的读数。表观电荷通常以皮库仑（pC）表示。”

在施加高电压进行任何PD测试之前，必须将已知电荷值的脉冲馈送到测试电路中，以校准电路并确定PD测量系统的比例因子。进行此操作时，局部放电校准器应尽可能靠近DUT的高压端子，以减少由于杂散电容引起的任何可能的误差。

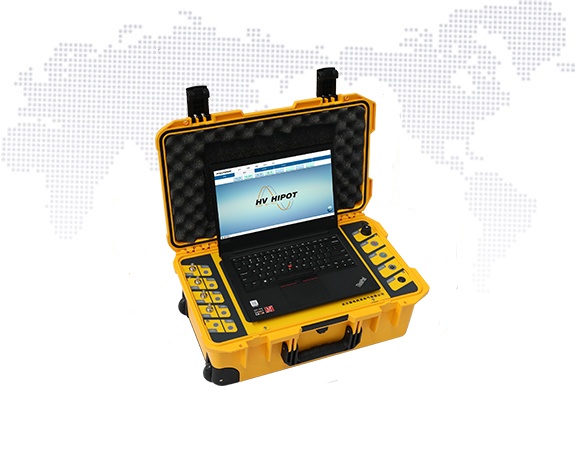

GDPD-414便携式局放诊断分析仪采用速慧（smartquick）智能化电力测试系统（软著登字第1010215号、商标注册号14684781），HVHIPOT公司引进国际先进的局放检测技术研发生产的便携式高效的带电高压绝缘设备的局放巡检工具，根据不同被测品可以灵活配置各种不同传感器，其中TEV、超声波和HFCT适用于对高压开关柜、环网柜局部放电检测；超声波和UHF适用于对GIS的绝缘状态进行检测；使用超声波和HFCT适用于电缆的绝缘状态进行检测。内置的专家诊断系统能根据检测数据进行分析，判断放电能量大小和可能部位，在电力、铁路等得到广泛应用。
